Lọc tách nước máy nén khí
Nước và các tạp chất có trong khí nén có thể gây ra nhiều vấn đề như ăn mòn đường ống, van, xi lanh, làm hỏng các thiết bị sử dụng khí nén và ảnh hưởng đến chất lượng sản phẩm. Để cải thiện chất lượng khí nén, ta có các giải pháp để xử lý tình trạng nước và tạp chất này bằng các bộ lọc tách nước máy nén khí.
Lọc tách nước máy nén khí ta có thể hiểu là một danh từ chung để gọi các thiết bị có chức năng chính là loại bỏ nước ra khỏi hệ thống khí nén. Tuy nhiên, trong bài viết này chúng ta sẽ tập trung vào loại lọc tách nước cơ học – lọc đường ống khí nén (in-line filter), loại lọc nổi tiếng là trợ thủ đắc lực không thể thiếu giúp khí nén trở nên khô và sạch hơn.
Vậy, lọc tách nước máy nén khí chính xác là gì? Nguyên lý hoạt động? Vai trò và lợi ích khi sử dụng lọc đường ống khí nén.
Lọc tách nước máy nén khí là gì?
Lọc tách nước máy nén khí đúng như tên gọi của nó, đây là thiết bị được sử dụng bổ sung giúp tách nước ra khỏi khí nén trong quá trình sản xuất và sử dụng khí nén. Đây là một bước quan trọng trong việc đảm bảo chất lượng và hiệu suất của các hệ thống sử dụng khí nén & các thiết bị liên quan.
Hiện nay các loại lọc tách nước máy nén được chú trọng hơn trong việc tối ưu tốt nhất công dụng của mình, vậy nên, chúng sẽ có các thiết kế để không chỉ tách được nước mà còn lọc được các bụi bẩn, dầu, tạp chất có trong khí nén.
Vai trò và lợi ích của lọc tách nước máy nén khí
Trong hệ thống khí nén, hơi nước tồn tại dưới dạng hơi hoặc nước ngưng tụ khi khí bị nén và làm mát. Nếu không được loại bỏ, nước sẽ gây ra nhiều vấn đề nghiêm trọng, chính vì vậy lọc tách nước khí nén đóng vai trò như:
- Bảo vệ thiết bị khí nén: Nước có thể làm hỏng các thiết bị sử dụng khí nén như xy lanh, van, và dụng cụ khí nén, làm giảm tuổi thọ và hiệu suất của chúng. Khi sử dụng bộ lọc khí nó sẽ giúp loại bỏ hiệu quả nước giúp khí nén sạch hơn, khô hơn.
- Ngăn ngừa rỉ sét và ăn mòn: Hơi nước trong khí nén có thể gây ăn mòn các đường ống, máy móc và các thiết bị liên quan. Lọc tách nước khí nén sẽ làm giảm chi phí bảo trì do hạn chế hư hỏng và hao mòn thiết bị.
- Cải thiện hiệu suất hệ thống: Khí nén khô giúp tăng hiệu suất làm việc của thiết bị, giảm tổn thất năng lượng và giảm thời gian bảo trì. Lọc khí nén giúp nâng cao hiệu suất làm việc của hệ thống khí nén, tăng độ bền của hệ thống.
- Đảm bảo chất lượng sản phẩm: Trong các ngành công nghiệp như thực phẩm, dược phẩm, điện tử, việc sử dụng khí nén sạch, khô là rất quan trọng để đảm bảo chất lượng sản phẩm, bộ lọc khí nén giúp tăng thêm chất lượng khí nén ở những ngành này.
Bộ lọc tách nước là một trong những thiết bị quan trọng giúp duy trì hiệu quả vận hành của hệ thống máy nén khí. Tùy vào nhu cầu sử dụng, bạn có thể chọn các loại bộ lọc có công suất và thiết kế phù hợp.
Nói chúng, công dụng chính của lọc tách nước là giúp tách nước sơ bộ ở đầu nguồn. Có thể sử dụng trong hệ thống khí nén dùng cho máy móc cơ bản (không yêu cầu sạch tuyệt đối). Bạn có thể sử dụng nó để giảm tải cho các lọc lõi phía sau, việc kết hợp lọc tách nước và các lọc dạng lõi giúp tối ưu hiệu quả làm sạch khí.
Lọc tách nước máy nén khí hoạt động như thế nào?
Nguyên lý hoạt động và cấu tạo của lọc tách nước khí nén khác nhau tùy theo loại và thiết kế. Tuy nhiên thì lọc dạng lõi phổ biến hơn nhiều so với lọc ly tâm trong hệ thống khí nén công nghiệp hiện nay.

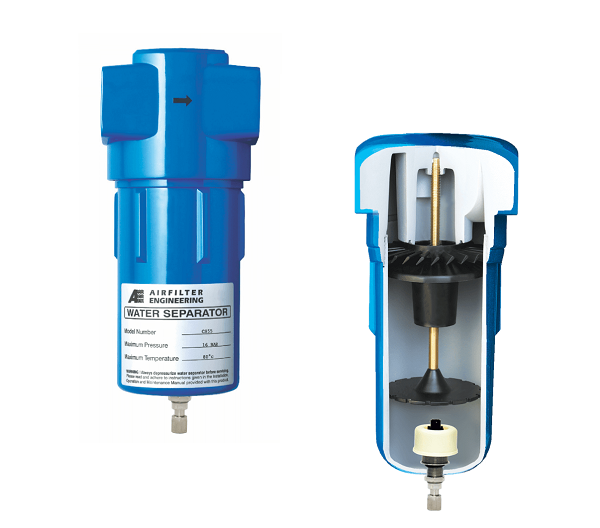

Loại lọc tách nước máy nén khí ly tâm
Nguyên lý: Dựa trên lực ly tâm — khí nén được dẫn vào theo hướng xoáy, tạo dòng xoáy mạnh làm các hạt bụi lớn, nước, dầu bị hất văng ra thành vỏ lọc rồi rơi xuống đáy.
Ứng dụng: Thường dùng để tách nước sơ cấp hoặc lọc thô trước lọc tinh.
Ưu điểm: Không dùng lõi lọc nên không cần thay thế lõi, ít tốn chi phí bảo trì.
Lọc tách nước máy nén khí kiểu lõi lọc (Element Filter hoặc Coalescing Filter)
Lọc tách nước kiểu lõi lọc (Element Filter hoặc Coalescing Filter) là loại lọc phổ biến thích hợp sử dụng trong hầu hết các hệ thống khí nén công nghiệp.
Cấu tạo: Vỏ kim loại + lõi lọc bên trong (thường làm từ sợi thủy tinh, giấy nén, bông tổng hợp).
Nguyên lý hoạt động:
- Khí đi qua lõi lọc siêu mịn, hạt nước và dầu được gom lại thành giọt lớn (quá trình “kết tụ”).
- Các giọt này rơi xuống đáy lọc và được xả ra.
Phân loại:
- Lọc thô (Pre-filter): Loại bỏ hạt lớn, nước ngưng.
- Lọc tinh (Fine filter): Loại bỏ bụi nhỏ, dầu, vi khuẩn, hơi nước.
Ưu điểm: Hiệu suất cao, có thể lọc tới 99.99% tạp chất. Dễ lắp trên đường ống khí, thay lõi nhanh, không cần tháo cả bộ lọc. Lọc được đến 0.01 micron – loại bỏ hầu hết hơi nước, sương dầu, hạt bụi cực nhỏ. Phù hợp với tiêu chuẩn khí nén ISO 8573-1 class 1~5 tùy cấp lõi. Có thể dùng theo cấp lọc thô, lọc tinh, siêu tinh linh hoạt theo yêu cầu
Nhược điểm: Cần thay lõi định kỳ, chi phí thay lõi cao hơn lọc ly tâm.
Mẹo: Trong các hệ thống khí nén sử dụng máy nén khí trục vít, dù hệ thống đơn giản nhất cũng nên sử dụng ít nhất một cốc lọc khí nén kiểu lõi lọc cấp lọc thô.
Cốc lọc khí nén
Cốc lọc khí nén
Cốc lọc khí nén
Cốc lọc khí nén
Cốc lọc khí nén
Lọc tách nước khí nén loại lõi lọc là trợ thủ rất đắc lực khi dùng với máy sấy khí nén, giúp đạt được chất lượng khí nén khô và sạch tối ưu. Bạn có thể sử dụng thêm máy sấy hấp thụ trong các ứng dụng đặc biệt như y tế, thực phẩm, dược phẩm .v.v.
Lọc tách nước máy nén khí dạng ly tâm kết hợp lõi lọc
Lọc tách nước hiện nay phần lớn mọi người sẽ sử dụng loại lọc tách nước dạng ly tâm kết hợp lõi lọc (air line filter) hay còn gọi là loại lọc kết hợp.
- Khí nén đi vào bên trái → luồng khí được dẫn xuống buồng xoáy (phần trên của bộ lọc).
- Tại buồng xoáy, khí bị ép quay vòng tạo lực ly tâm → đẩy hạt nước lớn và bụi nặng ra ngoài thành vỏ, rơi xuống đáy.
- Sau đó, khí đi qua lõi lọc (phần màu trắng ở giữa) – là lõi kết tụ sợi thủy tinh hoặc vi lọc: Loại bỏ các hạt nhỏ hơn, hơi nước, dầu còn sót lại.
Nước và dầu tập trung dưới đáy, có thể xả ra qua van xả tự động hoặc thủ công.
Vị trí và vai trò các loại lọc tách nước máy nén
| Thứ tự lắp đặt | Tên bộ lọc | Vị trí trong hệ thống | Chức năng chính | Kích thước hạt lọc (µm) | Hiệu quả tách nước | Ghi chú |
|---|---|---|---|---|---|---|
| 1 | Lọc tách nước dạng ly tâm (Cyclone Filter) | Ngay sau máy nén khí hoặc trước bình tích áp | Tách nước thô, bụi lớn bằng lực ly tâm | >10–20 µm | ~70 – 90% (chỉ giọt nước lớn) | Không có lõi, hiệu quả cơ bản |
| 2 | Lọc thô (Pre-filter / Particulate filter) | Sau máy nén khí hoặc trước máy sấy khí | Giai đoạn đầu, ngăn nước ướt. Giọt lớn, hạt ướt, nước ngưng tụ | 5–10 µm | ~30 – 60% (giúp giảm tải nước ban đầu) ~70–90% với giọt lớn | Có lõi lọc, kéo dài tuổi thọ cho lọc tinh |
| 3 | Lọc tinh (Coalescing filter) | Sau lọc thô hoặc máy sấy khí | Loại bỏ sương dầu, bụi mịn, hơi nước nhỏ | ~1 µm | ~90 – 99% (Hiệu quả tách sương dầu/nước nhỏ) | Dùng lõi sợi thủy tinh ép Cần thay lõi định kỳ |
| 4 | Lọc siêu tinh (High-efficiency filter) | Sau lọc tinh, trước điểm sử dụng hoặc cuối hệ thống | Lọc bụi cực nhỏ, dầu còn sót | ~0.01–0.1 µm | ~40 – 70% (khí rất sạch, nhưng không chuyên tách nước) | Dùng cho khí sạch hơn (sơn, CNC) |
| 5 | Lọc than hoạt tính (Activated Carbon Filter) | Cuối hệ thống (gần điểm sử dụng) | Khử mùi, hơi dầu, khí độc nhẹ | <0.01 µm | Không tách nước | Chỉ hấp phụ khí, không lọc bụi |
| 6 | Lọc kết hợp (Modular Filter Unit) | Nơi cần tiết kiệm không gian | Tích hợp nhiều lớp lọc vào một cụm | Tuỳ loại lõi bên trong | ~85–99% (nếu có lõi phù hợp) | Gọn, tiện thay thế |
| 7 | Lọc khí đầu ra (Point-of-use filter) | Ngay tại thiết bị sử dụng khí | Đảm bảo khí sạch tuyệt đối tại điểm cuối | Tùy loại | ~40–80% (tùy model) | Có thể là lọc tinh nhỏ gọn |
Một số lưu ý khi lắp lọc khí nén:
- Thứ tự lọc là cực kỳ quan trọng để đảm bảo từng cấp lọc làm đúng vai trò.
- Không nên bỏ qua lọc thô, kể cả khi có máy sấy khí.
- Trong môi trường đòi hỏi khí sạch cao (sơn, thực phẩm, y tế…), lọc than hoạt tính và lọc tinh bắt buộc phải có.
- Nên gắn van xả nước tự động cho lọc tách nước để tránh ứ đọng.
